BOTE（博特）BT-20韦氏硬度计 官方商城价格：￥3580。详情请咨询中国区官方热线：400-828-9920

概述

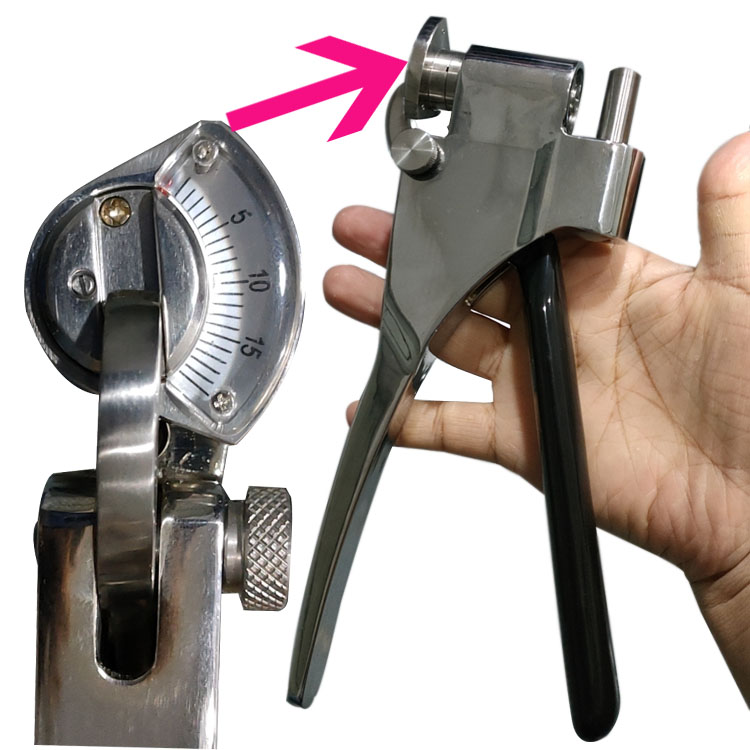

 韦氏硬度计又称韦氏硬度钳、韦柏硬度计,可用于在生产现场快速测试铝合金硬度,是检验铝合金型材力学性能的优选仪器。

韦氏硬度计使用方便,一卡即可,硬度值直接读出,效率高,可靠性好。符合中国有色标准YS/T420-2000和美国标准ASTM B647-84(2000）。

 一、主要功能

• 韦氏硬度，轻松检测，可过计量；
• 通过阳极氧化处理，耐磨不生锈，手感舒适；
• 检测多种金属，硬度检测适用范围广；
• 机械式设计，压簧装置，不易损坏；
• 高韧性表窗玻璃，冲击不易破坏；
• 刻度清晰，测量准确；
• 使用简单，手持式设计，携带方便；
• 换算方便。通过换算表可得到布氏、洛氏、维氏、韦氏等硬度值；

 二、适用材料

铝合金型材、管材、板材、铝零件及其他较软金属的硬度

三、主要用途

韦氏硬度计判断铝型材有无时效、时效是否合格、区分不同牌号的铝材及不同的时效状态，特别适于在生产现场、销售现场或施工现场对成批铝型材及门窗幕墙等进行快速、非破坏性的逐件合格检查。

四、相关标准

符合中国有色标准YS/T420-2000和美国标准ASTM B647-84(2000）。

韦氏硬度计目前是符合全部下列标准和规程的产品。

* 美国材料学会标准 ASTM B647-10《使用韦氏硬度计测试铝合金压痕硬度的标准试验方法》

* 有色金属行业标准YS/T420-2000《铝合金韦氏硬度试验方法》

* 国家计量检定规程JJG944-1999《金属韦氏硬度计(试行)》

* 国家计量检定规程JJG944-2013《金属韦氏硬度计》

五、规格参数

 六、维护与保养

         本仪器属于精密仪器，其使用寿命主要决定于使用方法是否正确及维护保 养是否及时妥当。使用中应注意以下诸点：

1．防污损。仪器在使用中应经常用软布擦拭，除去附着在仪器表面上，特别是砧座和套筒支承面上的灰尖和污物。特别要防止从表盘缝隙或压针周围进入污 物，从上述部位大量进入污物后会影响测量精度或造成故障。                                       防锈蚀。尽管仪器的所有部件都做了防锈处理，但是如果维护不当或在不注意维护的条件下长期在生产现场使用，也有可能会使部分部件发生锈蚀。使用中 应注意，除经常擦拭外，特别要注意防水，许多部件遇水后会锈蚀，表头内进水 会发生锈死并使仪器报废。

2．防跌落。本仪器由许多精密部件构成，如果发生跌落，将造成某些部件的长久性损坏。

3．勿拆卸。本仪器测量精度的保证，依赖于一些精密部件的良好配合。

 影响测量精度的因素

1. 试样：试样表面应做清洁处理，试样上的污物，特别是细砂粒可能会影响测量精度。
2. 灵敏度：仪器在刻度4HW 以下和 17HW 以上范围内,灵敏度明显降低,测量精 度也随之降低.此时应考滤使用其他硬度计.
3. 试样边缘：测试时测量点到试样边缘的距离应大于5mm。靠近试样边缘会 影响测量精度。
4. 相邻压痕：测试时应注意两相邻压痕之间的距离应该不小于6mm，否则前 一压痕对后一次测量的精度将产生影响。
5. 氧化膜：坚硬的氧化膜尽管很薄，对铝型材硬度测量的精度也会产生影响，经验表明，厚度为10μm 的氧化膜将会使硬度测量值偏高 0.5~1HW。
6. 涂层：各种涂层都会严重影响测量精度，因此，要求用砂纸或溶剂除掉涂层9 / 13
7. 金属韦氏硬度计之后再进行硬度测量。
8. 操作：操作不当会影响测量精度；

8.1使用使用中应注意经常检查仪器的准确性，核对仪器满度点（20HW）和 校准点是否失准。发现不准应及时校正。

8.2试样表面应与压针垂直，试样底部应与砧座线接触，否则将会产生误差。

8.3试一次施加足够握力，缓慢加力将造成测量值偏低。

8.4在测试过程中,应避免试样扭动,否则将造成误差并损坏压针。

 硬度换算表

BT-20 系列硬度计硬度换算表

注:表内数据根据以下资料得到:

1. HW-HRE关系：根据美国 Webster 公司使用说明书硬度换算图；
2. HRE-HRF关系：根据美国 Webster 公司技术资料“软金属硬度值换算表”；
3. HRF-HV关系：根据中国标准 GBn166《铝合金硬度与强度换算值》；

BT-B75 系列 硬度计硬度换算表                          BT-BB75 系列
