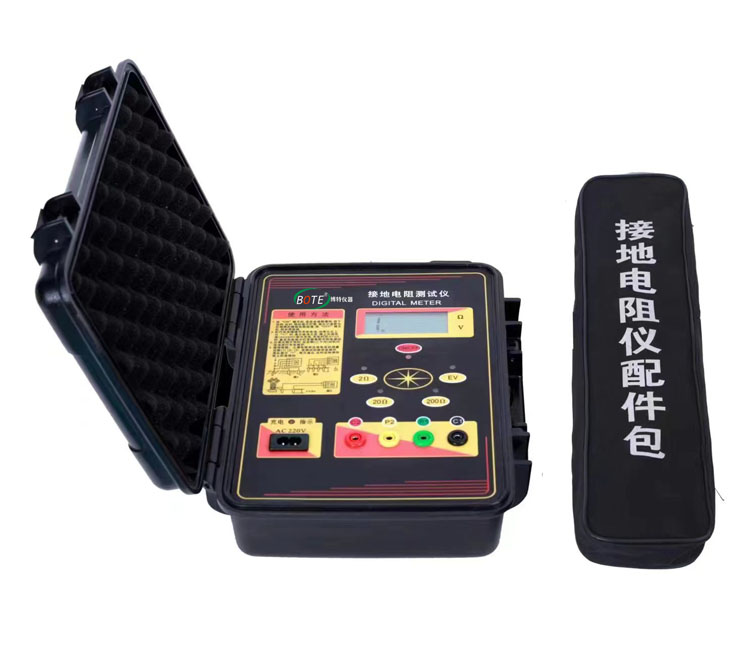

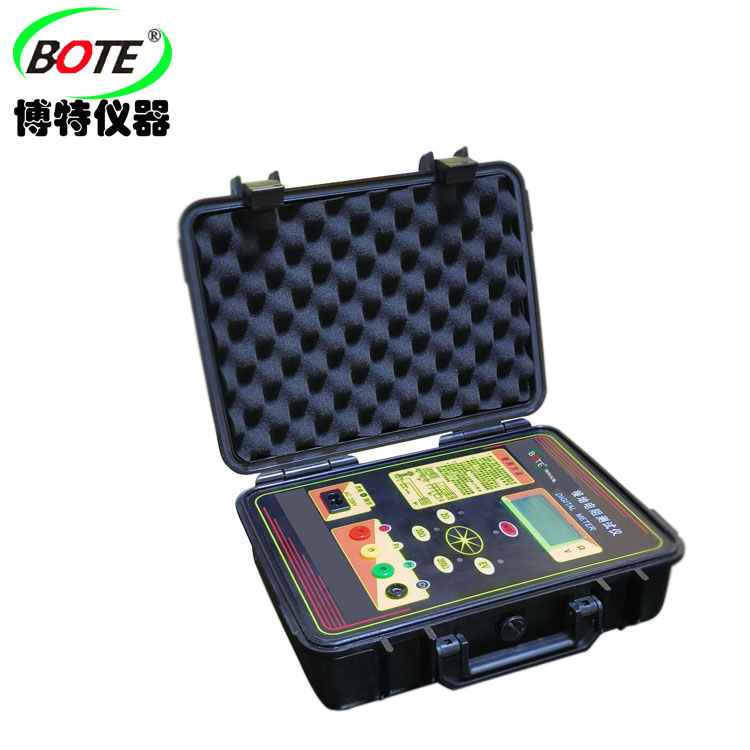

BOTE（博特）KY2571接地电阻测量仪 官方商城价格：￥3580,详情请咨询中国区官方热线：400-828-9920.

衷心感谢您选择了KY2571的产品！为了您更好的使用本仪器，在使用前请仔细阅读本使用说明书，详细了解其主要性能、技术指标、注意事项及使用方法。我们的宗旨是不断地改进和完善公司的产品，竭诚为广大用户服务!如有疑问请与我公司联系，我们一定会满足您的要求。

一、产品介绍

1、仪器工作原理

接地电阻测试仪摒弃了传统的人工手摇发电工作方式，采用了**的中大规模集成电路。应用DC/AC变换技术，将三端钮、四端钮测试方式合并为一种机型，该产品是一种新型的接地电阻测试仪器。

工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0~2Ω，0~20Ω，0~200Ω。

2、仪器使用范围

本仪器适用于电力、邮电、铁路、通信、矿山等部门测试各种装置的接地电阻以及可测试低电阻的导体电阻值，还可测试土壤电阻率以及地电压等。

3、仪器特点

（1）结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式，并配以开关电容滤波器使仪器有较好的抗干扰能力。

（2）采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测试。

（3）本仪器不需人工调节平衡，3(1/2)位LCD显示，除测接地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。

（4）如若测试回路不通表头显示“1”代表溢出，符合常规测试习惯。

二、技术参数：

1、使用条件

环境温度：0℃~+45℃

相对湿度：≤85%RH

2、测试范围及恒流值（有效值）

电阻：0~2Ω（20mA），2~20Ω(20mA)，20~200Ω(1mA)

地电压：AC  0~20V

3、测试精度及分辨率

精度：1~20Ω≤±3%±2d

20Ω~200Ω≤±1.5%±1d

1~20V≤±3%±1d

分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4、地电压引起的测试误差

允许地电压≤5V（工频有效值） 误差≤±5%

5、电源及功耗

*大功率损耗≤2W

电源：6.8V~9V（7节5^#可充电电池组），外接220V交流电源进行充电。

6.体积与重量

体积：220mm×200mm×105mm

重量：≤1.4kg

三、售后服务

凡购买接地电阻测试仪的用户均享受以下的售后服务：

1、仪器自售出之日起二个月内，如有质量问题，由我公司免费更换新仪器，

但用户不能自行拆机。

2、仪器自售出后一年内如有质量问题，由我公司免费维修。

3、仪器使用超过一年，我公司负责长期维修，适当收取材料费。

4、仪器如出现故障，应由**技术人员处理或寄回本公司，用户不得自行拆开仪表维修，由此造成的后果用户自行负责。

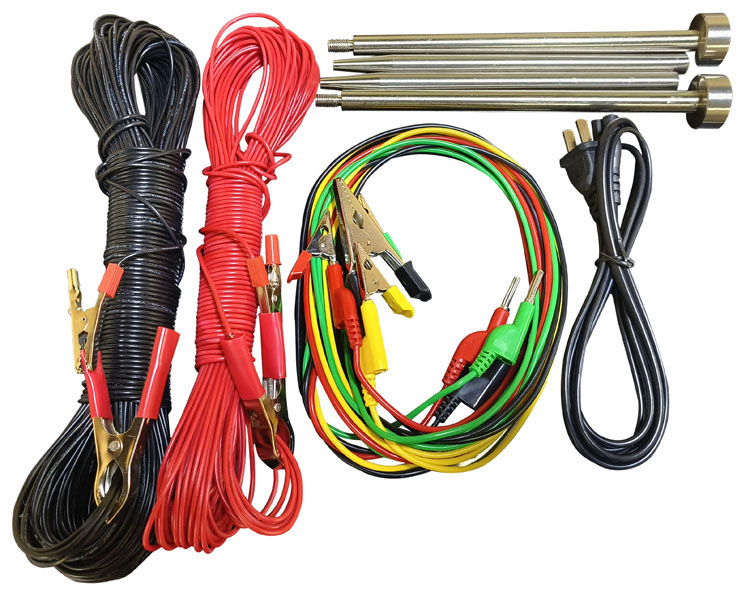

四、附件清单

1. 测试线          4根          5. 说明书          1份
2. 电源线          1根          6. 出厂报告        1份
3. 接地探针2根          7. 合格证          1张
4. 20m、40m导线各1根
