一．产品简介

1.1钻孔弯曲度测量

本手册会指导您如何正确操作使用您的测斜仪。文中包含了仪器的测试原理、技术参数、性能指标、使用方法和日常维护注意事项等重要信息。操作仪器之前请务必仔细阅读本手册。

由于岩层特性、钻井工艺和钻孔深度的不同，实际生产中钻孔会偏离原先的设计要求。这时候就需要进行钻孔弯曲度的测量，也就是我们常说的钻孔测斜。针对井下钻孔偏斜的测量工作，目的是为了计算钻孔偏移的量和轨迹，掌握钻孔弯曲和方位偏移的情况。测斜仪是完成这一工作必不可少的重要设备之一。

1.2博特测量产品

博特测量产品使用非常简便，可广泛应用于地质、水文、水电、煤田、冶金、工程等测井领域，包括非磁性孔和磁性孔测量工具。仪器内部采用全固态联接，取消了传统测斜仪内部的全部活动结构，从而大大提升了仪器的可靠性和抗震性。博特测斜部分主要产品如下：

BXP-1S轻便数字测斜仪

  BXP-1S轻便数字测斜仪是一款适用于非磁性孔的数字化测量产品。仪器采用有缆方式测量，通过配套的地面控制仪实时发送指令获取数据，测量结果直接显示在地面仪器的显示屏上。BXP-1S共可保存9个孔号，每个孔号内*多可保存99组顶角/方位数据。

BXP-2X无线数字罗盘测斜仪

BXP-2X无线数字罗盘测斜仪是一款适用于非磁性孔的低成本数字化测量产品。仪器采用无缆方式定时测量，通过便携的手持式智能手持机即可完成全部操作。BXP-2X一次测量可保存99组顶角/方位数据。

BXP-3D无线数字罗盘测斜仪

BXP-3D无线数字罗盘测斜仪是一款适用于非磁性孔的高精度数字化测量产品，可**测量钻孔弯曲指标。仪器采用*新无缆测斜技术，通过智能手持机可在地面操作井下探棒实时进行测量。BXP-3D一次测量*多可保存99组顶角/方位数据。

BXY-2数字定向仪

   BXY-2数字定向仪是一款造斜、纠偏专用的定向钻进解决方案。适用于钻孔打偏后需要对顶角或者方位进行修正的项目需求。仪器采用线缆方式传输数据，可在专用螺杆钻具中准确测量顶角及工具面向角，仪器采用数字显示，读数直观，操作简便并可保存数据。

二．仪器综述

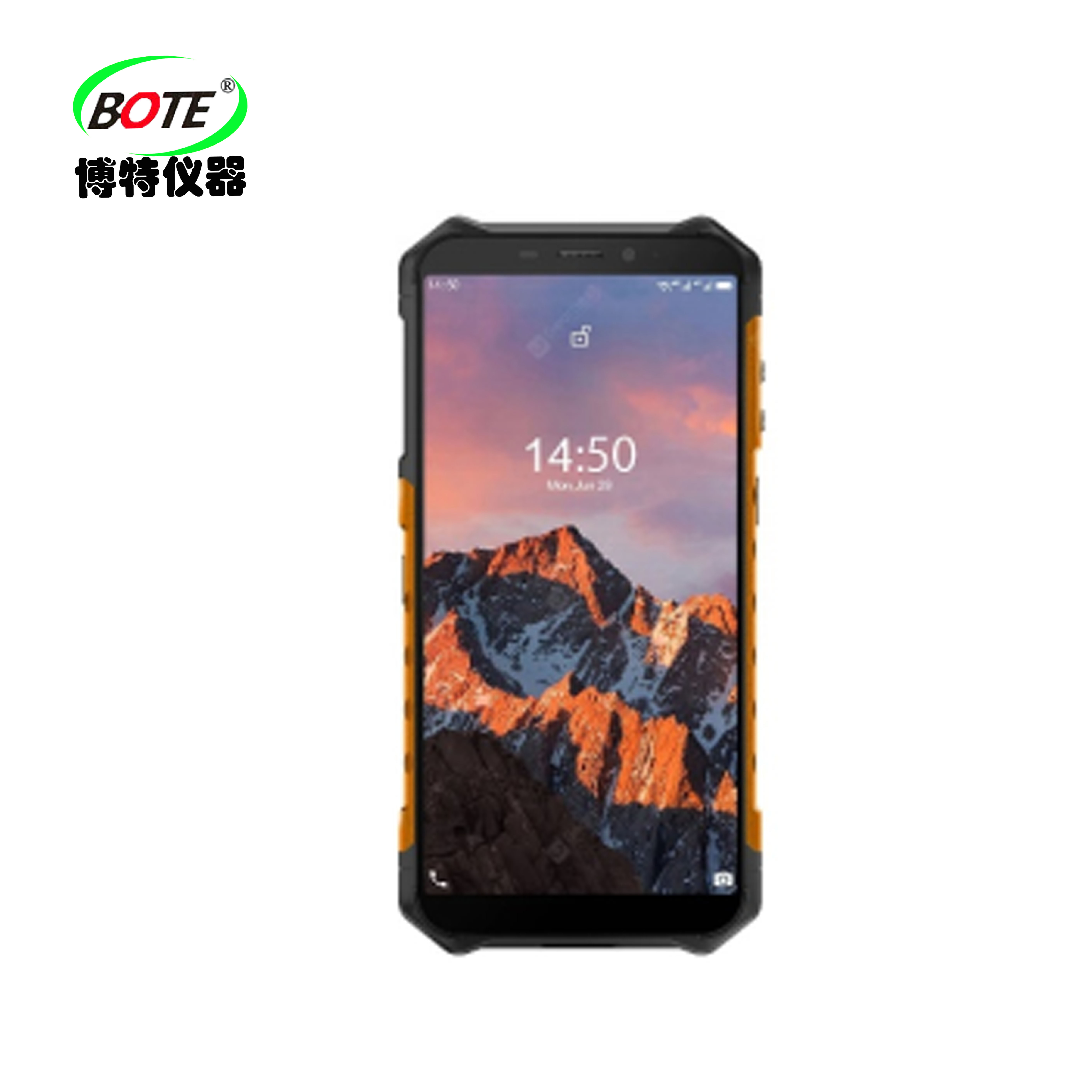

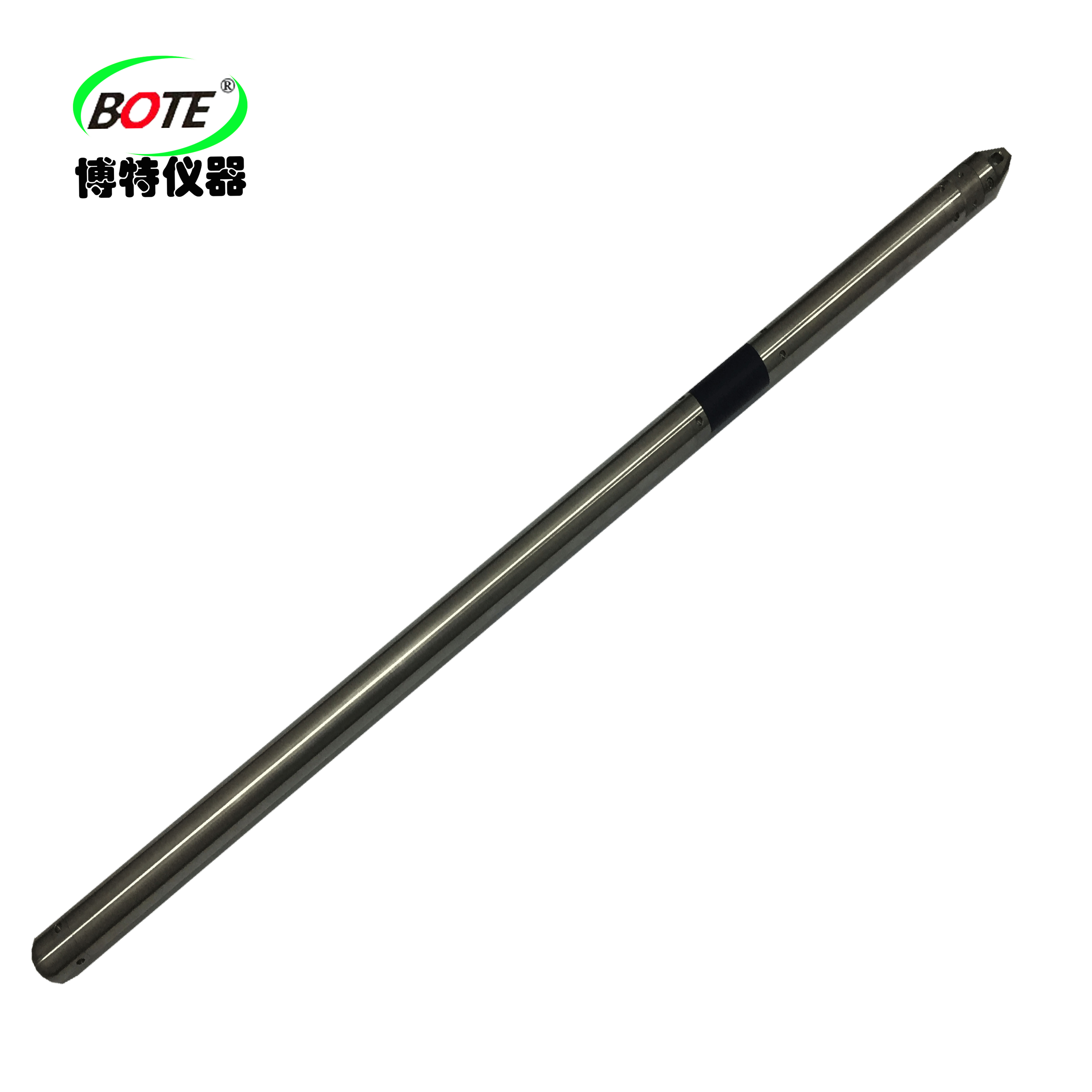

BBY-2W无线光纤寻北陀螺测斜仪由两部分组成：陀螺仪探棒和一个无线智能控制仪，两个设备间通过蓝牙进行无线通讯，无需使用线缆。探棒用来测量和采集钻孔的孔斜和方位数据，智能控制仪用来设置测量参数及查阅测量结果。通过控制仪完成设置后，探棒根据预设的参数自动采集并保存数据，待测井完成后再通过智能控制仪读取探棒内部的数据，即可在显示屏上直接读取测量结果。BBY-2W无线光纤寻北陀螺测斜仪采用自寻北方式测量方位，其工作原理是通过灵敏度极高且噪声极低的陀螺仪测量非常微小的地球自转速度（15°/小时），结合不同地区的纬度值，计算出当地的地球自转分量，从而不受磁性干扰地测出仪器所指方位。

三、主要技术指标

如何测斜

BBY-2W每次寻北测量的过程持续约2分钟，测量时间到达前，必须保证仪器已经处于静止状态，否则有可能因震动导致方位精度产生误差。

为使操作更直观便捷，手持机的程序会根据用户设定的时间自动启动倒退计时功能，同时还会用不同的界面颜色提示用户进行操作。当测量界面为绿色时，表示仪器处于自由操作，此时用户可以随意下放或提升仪器，陀螺仪不采集数据；当测量界面为黄色时，表示仪器处于准备测量阶段，用户需尽快将仪器放到待测位置并等待静止，陀螺仪即将进入测量状态；当测量界面为红色时，表示仪器处于正在测量阶段，陀螺仪启动并开始采集数据，此时应注意避免扯动或旋转陀螺仪，否则该点数据将有可能失准。如测试过程中用户无意中在红色阶段触碰了仪器导致数据失准，可在该位置重新测量一次。

了解了上述说明后，就可以开始测井工作了，具体步骤如下：

1. 旋开提引头，将钢丝绳穿过提引头上端的孔，锁定并确认系紧；
2. 打开探棒和智能手持机的电源，启动“LIQING”的测量app，设备自动识别并配对联接；
3. 点击【测量】菜单进入，设置本次测量的孔号；
4. 设置本次测量的启动时间（陀螺仪从倒退计时开始到探棒完成一个测点的时间）和时间间隔；
5. 设置当前地理位置的纬度信息；
6. 点击“开始测量”，仪器自动开始倒退计时；（例如：设定10分钟启动时间进行测量，则用户需在6分钟左右将探棒下放到一个测点深度，以确保留有2分钟陀螺仪静置时间和2分钟测点时间。）
7. 将提引头重新安装拧紧在探棒上，就可以开始将仪器下放到钻孔内。用户可根据需要选择从上往下测或者从下往上测两种模式。按照手持机上的提示逐点测量，测井工作完成后，点击屏幕上的“结束”按键，将仪器提起；
8. 仪器提出地面后，旋开提引头，手持机识别到探棒后会自动提示是否要获取上一次的测量数据，点击“确定”后系统自动开始下载数据，下载完成后，点击【查阅】菜单进入。此时可通过列表查看到本次测量的结果，用户亦可通过手持机自带的绘图功能查看测斜仪曲线；
9. 记录测量结果，关闭设备电源。清洁探棒外管和接头处的污渍，然后将探棒上、下部分分离装箱，工作完成。

四．维护保养与注意事项

BBY-2W是一款高精度的精密测量仪器，在日常的使用过程中要注意轻拿轻放，小心操作。如果使用中遇到任何问题或者仪器不正常，及时联系我们。

测井前

l  可用电量检测模块测试探棒电量，工作前应确保探棒和控制器的电量充足。

l  各个接头处的密封圈是否安装妥当。

测井中

l  应控制仪器下放深度小于孔的深度，严格禁止将仪器直接砸到井底后才停止，否则将对仪器造成毁灭性的损坏。

测井后

l  检查各个接头处的密封圈是否完好、有没有磨损并涂抹适量牛油。

l  清洁污渍并检查探棒外管是否有损伤和形变。

日常维护

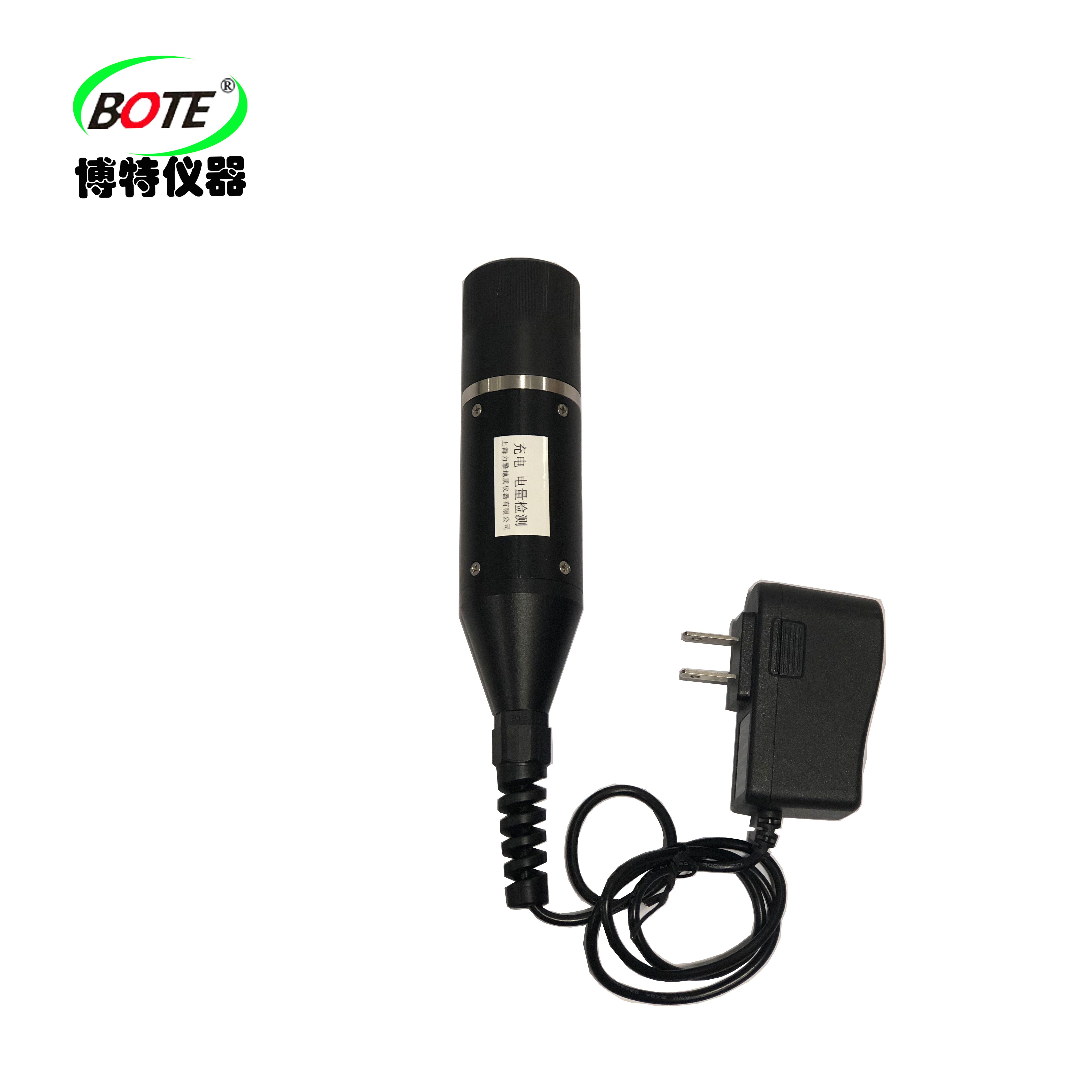

l  避免锂电池过度充电，充电器指示灯变绿后应及时断电。

l  避免锂电池过度放电，电池电量非常低时（电量检测模块亮红灯时）应停止工作，尽快充电。

l  如长时间不使用，应将仪器存放在干燥的常温环境，且至多隔1个月要对电池仓充一次电，避免损坏电芯。

l  注意探棒和智能手持机的防潮防水（探棒及时安装保护套，手持机各个接头的防水垫注意按紧），避免电气部分受潮短路。

l  探棒内部结构精密，拆卸仪器可能造成精度损失甚至器件损坏。

精度维护

l  厂家建议仪器每使用一年返厂进行重新标定。

快速检测

     在没有条件使用JJG-2测斜仪校验台的情况下，可使用如下方法对仪器进行简易快速的检测：

l  顶角检测：在无风环境将仪器用绳子垂直吊起，测得数据的顶角应在0°左右。

l  方位角检测：找一块平面，如木板。将仪器在顶角大于5°的情况下紧贴该平面并测得一方位角，随后将仪器反转180°指向另一侧再测得另一方位角。这两个角度的差值应该在180°左右。

五．装箱清单
